中文 · English

SawSim

声表面波（SAW）谐振器周期单元的压电耦合有限元求解器 Piezoelectric coupled FEM for SAW resonator unit cells · Q9 / Hex27 · PML · Bloch periodicity

项目名 SawSim；Python 包名与命令名 sawsim。

---

最新动态

• 2.1.0（开发中，2026-10）：面向 AI 代理的 JSON 命令行、使用说明与本地 MCP 服务（Claude Code、codex、Claude 桌面版、Cursor）； 通用叠层 sp_stack 与按晶系常数自定义材料；压电层材料损耗（Rayleigh 刚度阻尼 + 介电损耗）与 Q 值。
• 2.0.2（2026-09）：发布到 PyPI，pip install sawsim。

完整记录见 CHANGELOG。

安装与使用

pip install "sawsim[fast]"     # PyPI 稳定版 2.0.2，含 MKL PARDISO 直接求解器（推荐）
pip install "sawsim[fast] @ git+https://github.com/Duane245/sawsim"   # 2.1 开发版：下面的 AI 代理命令、损耗与 Q、sp_stack

不装 [fast] 时回退 SciPy SuperLU，结果的相对数值噪声约 10⁻⁴。

from sawsim import Model, sweep

r = sweep(Model("sp_double_layer", pitch_um=1.085, points=101), "out/dbl")
r.frequency_ghz, r.admittance, r.peak_frequency_ghz

sawsim templates
sawsim run config.json -o out/dbl

AI 代理（Claude Code、codex 等；2.1 开发版）：每条命令都可输出 JSON，直接给出 fr、fa、k²eff 与警告。在运行 AI 代理的那台机器上、装有 sawsim 的同一 Python 环境里执行一次安装命令，然后新开一个会话，直接用自然语言提问即可（例如“用 sawsim 算一下 TC-SAW 的 fr 和 k²”）。

sawsim guide --install-claude                 # Claude Code：安装为 skill（~/.claude/skills/sawsim）
sawsim guide --install-codex                  # codex：写入全局指令 ~/.codex/AGENTS.md
sawsim guide                                  # 其他代理：打印完整说明
sawsim mcp --print-config claude-desktop     # MCP（Claude 桌面版、Cursor 等）：打印配置片段
sawsim locate '{"model_id": "sp_tcsaw"}'      # 自动定位谐振/反谐振并细扫
sawsim converge '{"model_id": "sp_tcsaw"}'    # 网格加密检查

无图形界面的 Linux 上 Gmsh 需要 libglu1-mesa libopengl0。详见 快速开始。

能力

模型	10 种周期单元模板：5 种 2D（Q9，含 TC-SAW）、4 种 2.5D 周期薄片（Hex27），以及通用叠层 sp_stack（0–6 背衬层 + 0–3 覆盖层）
物理	位移–电势全耦合；ME0 平面应变或 ME1 面外位移扩展；各向异性单晶按内禀 ZXZ 欧拉角旋转
边界	左右 Bloch 周期边界，底部复坐标拉伸 PML
网格	Gmsh Python API 参数化建模，二次等参单元
求解	复数稀疏系统实分块，MKL PARDISO 或 SciPy SuperLU，频点多进程并行
输出	Y11 导纳（CSV / NPZ / JSON）、网格、位移场与电势场图、材料快照与源码哈希，任务可完整复现
材料	内置 LiNbO₃（文献）、LiTaO₃ 型基准数据集、Si、SiO₂、poly-Si、Si₃N₄、Al、Cu；自定义 JSON 导入，或由晶系独立常数生成（各向同性 / 立方 / 6mm / 3m）
损耗与 Q	压电层 Rayleigh 刚度阻尼 + 介电损耗（与参考有限元模型一致），自动解析谐振 / 反谐振品质因数 Q_r / Q_a
AI 接口	JSON 命令行（定位 fr/fa、网格收敛检查、参数扫描、出图）、Claude Code / codex 使用说明、本地 MCP 服务

验证

每个模板都与独立的参考有限元解比较：九个模板的谐振频率 fr 与反谐振频率 fa 与参考解相差均在 0.5 MHz 以内（多数小于 0.1 MHz）。无损模型的峰谷幅值对频率采样极其敏感，不作为精度指标。完整误差表、图和说明见 验证。pytest 在 5 – 6 个频点上复现该比对。

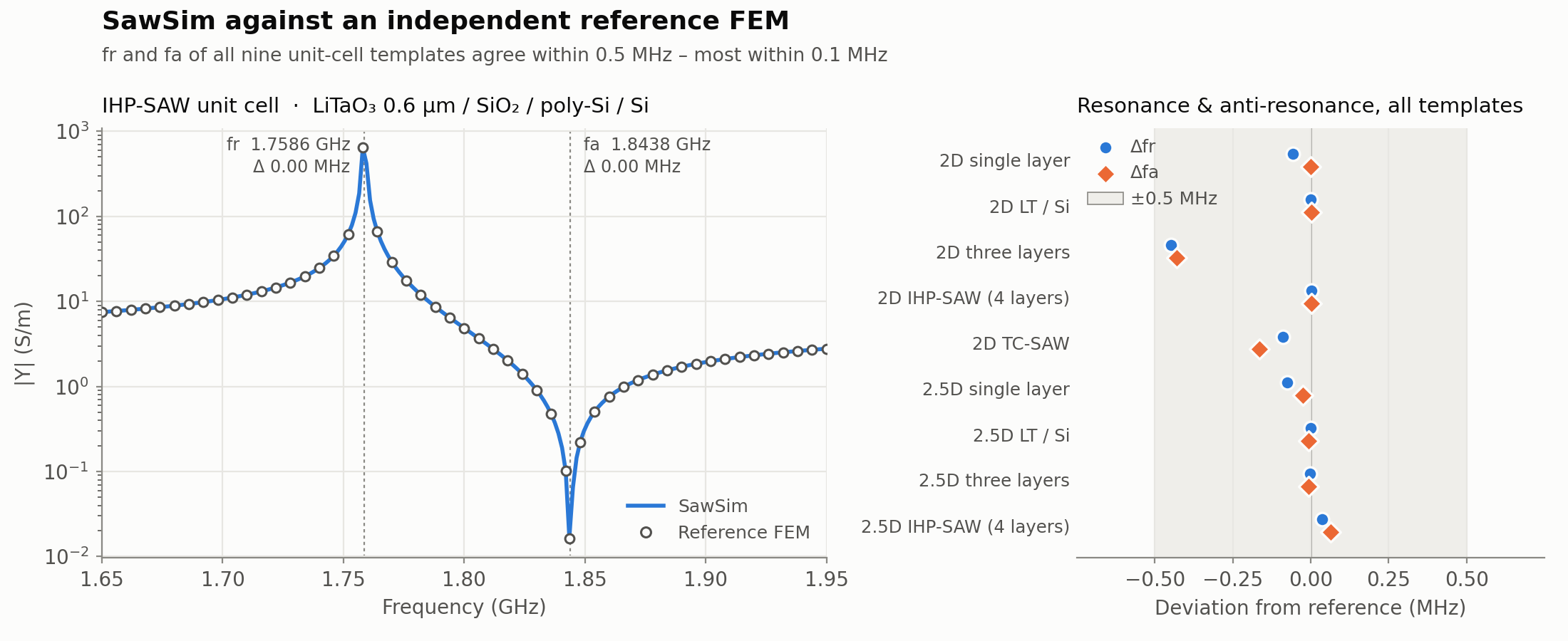

_{左：IHP-SAW 周期单元（LiTaO₃ 0.6 µm / SiO₂ / poly-Si / Si）的导纳，SawSim（实线）与参考有限元解（圆点，每 4 个采样点显示 1 个，含峰、谷采样点）。右：九个模板的谐振与反谐振频率偏差。}

文档

• 快速开始 — 安装、第一个算例、输出文件、单位
• 模型库 — 十种模板（含通用叠层）、参数、位移模型、边界、网格分辨率与已知限制
• 材料库与晶体取向 — 内置材料、记录格式、自定义导入、ZXZ 欧拉角
• 验证 — 谐振与反谐振频率与参考解的比对
• 用 AI 代理驱动 SawSim — JSON 命令、输出字段、fr/fa 精度、代理验收结果

项目结构

src/sawsim/        Python 包（api、cli、agent、metrics、config、models、solver、saw2d、sp_meshes、sp_hex_meshes、material_library、skill）
examples/          AI 代理验收任务
tests/             回归与 API 测试，tests/data 为参考曲线
docs/              文档与图
matlab/            v0.x 的 MATLAB + Gmsh 实现（历史版本，MIT）

许可

Python 包 sawsim：AGPL-3.0-or-later；matlab/ 目录：MIT。详见 LICENSE.md。如需商业授权，请通过 GitHub 联系作者。

引用

作者：Shaoqing Duan。

引用具体版本请用版本 DOI（v2.0.0：10.5281/zenodo.22728471）；引用项目整体请用概念 DOI 10.5281/zenodo.20362278，它始终指向最新版本。格式见 CITATION.cff。

@software{duan_sawsim,
  author    = {Duan, Shaoqing},
  title     = {{SawSim: An open-source piezoelectric finite-element solver for SAW resonators}},
  publisher = {Zenodo},
  doi       = {10.5281/zenodo.20362278},
  url       = {https://github.com/Duane245/sawsim}
}
